Symmetrisch oder unsymmetrisch? Kabelwissen für die Praxis

Symmetrisch oder unsymmetrisch? Kabelwissen für die Praxis in der Veranstaltungstechnik

Wer im Proberaum, im Studio oder auf der Bühne zuverlässig arbeiten will, kommt an einem Thema nicht vorbei: Kabel. Und zwar nicht nur „irgendwelche“, sondern die richtige Signalführung. In der Veranstaltungstechnik entscheidet oft genau dieser Punkt darüber, ob ein Mix sauber, rauscharm und stressfrei bleibt – oder ob Brummen, Einstreuungen und „mysteriöse“ Aussetzer den Soundcheck verlängern. Besonders wichtig ist dabei der Unterschied zwischen symmetrischen und unsymmetrischen Kabeln. Das klingt erst einmal nach Theorie, ist aber im Kern Physik – und in der Praxis ein echter Problemlöser.

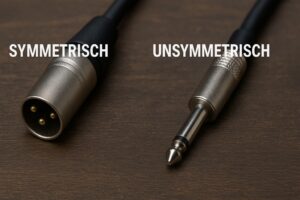

Bildquelle Hauptbild: KI

Kurzinfo auf einen Blick

Symmetrische Kabel übertragen Audiosignale über zwei Signalleiter plus Schirm und unterdrücken eingestreute Störungen durch Gleichtaktunterdrückung. Deshalb sind XLR- und symmetrische TRS-Verbindungen auf längeren Bühnenwegen meist die beste Wahl. Unsymmetrische TS- oder Cinch-Leitungen eignen sich eher für kurze Strecken. DI-Boxen wandeln unsymmetrische Signale frühzeitig in symmetrische um.

Was bedeutet „unsymmetrisch“?

Ein unsymmetrisches Kabel überträgt das Audiosignal im Prinzip über zwei Leiter: einen Innenleiter (Signal) und einen Außenleiter/Schirm (Masse). Typische Stecker dafür sind TS-Klinke (Mono-Klinke, oft als Gitarrenkabel bekannt) und Cinch/RCA.

Physikalisch ist das simpel: Das Nutzsignal liegt als Spannung zwischen Signalader und Masse an. Der Schirm dient zwar als Abschirmung, ist aber gleichzeitig Rückleiter. Genau hier steckt der Haken: Alles, was sich als Störung auf Masse oder den Schirm „draufsetzt“, landet unmittelbar im Bezugspunkt des Signals. In einer Umgebung mit Dimmern, Netzteilen, LED-Wänden, Motoren, Funkstrecken und langen Leitungswegen – also klassischer Veranstaltungstechnik – ist das eine Einladung für Brummen (50 Hz), Oberwellen, HF-Einstreuungen und allgemeines Rauschen.

Unsymmetrisch ist deshalb in der Praxis vor allem dort sinnvoll, wo die Leitung kurz ist und die Umgebung „ruhig“: zum Beispiel innerhalb eines Racks oder auf sehr kurzen Strecken im Studio. Auf der Bühne funktioniert es auch, aber man muss wissen, wo die Grenzen liegen.

Was bedeutet „symmetrisch“?

Ein symmetrisches Kabel arbeitet typischerweise mit drei Leitern: zwei Signalleitern plus Schirm. Die gängigen Steckertypen sind XLR sowie TRS-Klinke (Stereo-Klinke als symmetrische Mono-Verbindung). Der entscheidende Unterschied liegt im Übertragungsprinzip: Das Audiosignal wird auf zwei Adern geführt – einmal „normal“ und einmal invertiert (gegenphasig).

Am Eingang des Mischpults, Interfaces oder Stageboxes sitzt ein Differenzverstärker. Der macht etwas sehr Elegantes: Er bildet die Differenz der beiden Signalleiter. Das Nutzsignal addiert sich dadurch wieder korrekt, während Störungen, die unterwegs auf beide Leiter gleichermaßen einstreuen, sich weitgehend aufheben. Das nennt man Gleichtaktunterdrückung (Common Mode Rejection). Praktisch bedeutet das: Symmetrische Leitungen sind deutlich unempfindlicher gegen elektromagnetische Einstreuungen und deshalb im Live-Betrieb die Standardlösung – gerade bei längeren Strecken.

Wichtig ist: Symmetrisch ist nicht „magisch störungsfrei“, aber es ist das deutlich robustere System, weil die Physik auf deiner Seite arbeitet.

Warum ist symmetrisch auf der Bühne fast immer die bessere Wahl?

In der Veranstaltungstechnik sind Störquellen eher die Regel als die Ausnahme. Stromkabel laufen parallel zu Multicores, LED-Scheinwerfer takten intern mit hohen Frequenzen, Dimmer erzeugen steile Flanken, und überall existieren Potentialunterschiede zwischen Steckdosenkreisen. Genau in diesem Umfeld zeigt sich der Vorteil symmetrischer Signalführung: Du kannst lange Leitungen fahren, ohne dass das Signal sofort „den Raum hört“.

Unsymmetrisch wird dagegen schnell kritisch, wenn du Kabellängen ausdehnst oder wenn Geräte an unterschiedlichen Stromkreisen hängen. Dann kommt häufig das klassische Brummschleifen-Thema: Weil der Schirm zugleich Masse-Rückleiter ist, fließen Ausgleichsströme über die Signalleitung – und du hörst sie als Brummen.

Symmetrische und unsymmetrische Kabel in der Veranstaltungstechnik: Praxisbeispiele – Was gehört wohin?

Ein typischer Fehler ist, ein Keyboard oder Laptop-Audio „mal eben“ per unsymmetrischem Kabel direkt über 10–15 Meter zum FOH zu schicken. Im leisen Studio funktioniert das manchmal, im Club mit Lichtanlage oft nicht. Die Lösung ist dann selten „besseres Kabel“, sondern das richtige Prinzip: Das Signal sollte möglichst früh auf symmetrisch gebracht werden.

Genau dafür existieren DI-Boxen. Eine DI-Box nimmt ein unsymmetrisches, hochohmiges Signal (z. B. Gitarre, Bass, viele Keyboards, Consumer-Audio) und gibt es symmetrisch, niederohmig und bühnentauglich auf XLR aus. Bei aktiven DIs kommt dazu oft noch ein sauberer Pegel- und Impedanzabgleich. Und ganz praxisnah: Der Ground-Lift hilft häufig gegen Brummschleifen, weil er die Masseverbindung gezielt trennt, ohne die Abschirmung komplett aufzugeben.

Mikrofone sind wiederum von Haus aus symmetrisch gedacht. Ein dynamisches Mikro oder Kondensatormikro fährt man praktisch immer über XLR, auch weil hier zusätzlich Phantomspeisung (48 V) sauber und normgerecht übertragen wird.

Technisch sauber unterscheiden: Steckerform ist nicht gleich Signalart

Ein häufiger Stolperstein ist die Annahme: „Stereo-Klinke = symmetrisch“ oder „XLR = immer symmetrisch“. In der Praxis stimmt das oft, aber nicht immer. Eine TRS-Klinke kann ein symmetrisches Monosignal sein, sie kann aber genauso gut ein unsymmetrisches Stereosignal (z. B. Kopfhörer) transportieren. Entscheidend ist nicht nur der Stecker, sondern die Schaltung in den Geräten.

Ebenso kann ein XLR-Ausgang an manchen Geräten intern unsymmetrisch ausgeführt sein (seltener, aber möglich). Deshalb lohnt sich ein Blick ins Handbuch oder ein kurzer Realitätscheck: Wenn ein Gerät als „balanced output“ spezifiziert ist, ist man auf der sicheren Seite.

Symmetrische und unsymmetrische Kabel in der Veranstaltungstechnik: Vorteile und Nachteile – realistisch bewertet

Symmetrische Verbindungen sind im Live-Kontext so beliebt, weil sie Störungen effektiv reduzieren und lange Leitungen ermöglichen. Dazu kommt die gute Kompatibilität im Pro-Audio-Umfeld: Stageboxen, Multicores, Pulte, Monitorracks – alles ist dafür ausgelegt.

Unsymmetrische Verbindungen haben trotzdem ihre Berechtigung: Sie sind oft günstiger, bei kurzen Strecken absolut okay und im Instrumentenbereich (Gitarre/Bass mit passiven Tonabnehmern) sogar üblich. Der Nachteil ist, dass man sehr viel schneller an die Grenze kommt, sobald Kabellängen wachsen oder Störfelder stark werden. Dann ist nicht nur das Rauschen ein Thema, sondern auch der Verlust an Höhen durch Kapazität des Kabels, besonders bei hochohmigen Quellen. Das kennt jeder Gitarrist: Langes Kabel, dumpfer Sound – das ist kein Mythos, sondern ein elektrisches RC-Verhalten aus Quellimpedanz und Leitungskapazität.

Faustregeln, die im Alltag wirklich helfen

Wenn du dir eine unkomplizierte Denkweise angewöhnen willst, dann diese: Alles, was Richtung FOH geht und länger als ein paar Meter ist, sollte nach Möglichkeit symmetrisch laufen. Wenn die Quelle unsymmetrisch ist, bring sie so früh wie möglich per DI-Box oder geeignetem Symmetrierer auf symmetrisch. Und wenn irgendwo Brummen auftaucht, ist es oft weniger ein „Kabeldefekt“ als ein Masse- oder Potentialproblem, das du mit sauberer Signalführung und sinnvoller Trennung der Stromversorgung entschärfst.

Symmetrische und unsymmetrische Kabel in der Veranstaltungstechnik – Fazit: Weniger Raten, mehr System

Symmetrische und unsymmetrische Kabel sind kein Marketingthema, sondern angewandte Physik. Unsymmetrisch ist einfach und für kurze Wege absolut praktikabel, aber empfindlicher gegen Störungen und Potentialunterschiede. Symmetrisch ist die robuste Lösung für Bühne und Veranstaltungstechnik, weil es Einstreuungen durch Gleichtaktunterdrückung elegant aushebelt und lange Strecken zuverlässig ermöglicht.

Wer diese Unterschiede verinnerlicht, arbeitet nicht nur technisch sauberer, sondern spart in der Praxis Zeit: weniger Brummen, weniger Fehlersuche, schnellere Soundchecks – und am Ende genau das, worum es bei guter Veranstaltungstechnik geht: verlässlicher Klang unter realen Bedingungen.
