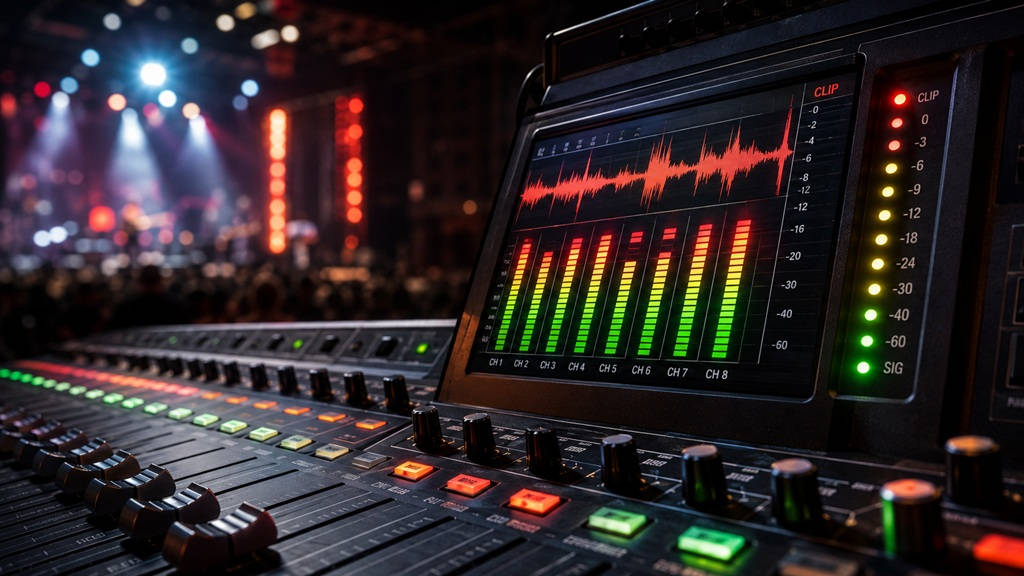

Was bedeutet Clipping? Ursachen, Folgen und Schutz für PA-Anlagen

Clipping gehört zu den häufigsten und zugleich gefährlichsten Problemen in der Beschallungstechnik. Trotzdem wird der Begriff besonders von Einsteigern häufig missverstanden. Manche halten Clipping lediglich für eine hörbare Verzerrung, andere betrachten eine gelegentlich aufleuchtende rote LED am Mischpult als unproblematisch. Tatsächlich kann dauerhaftes Clipping bei PA-Anlagen jedoch nicht nur den Klang deutlich verschlechtern, sondern auch Hochtöner, Endstufen und andere Komponenten des Beschallungssystems belasten.

Clipping entsteht immer dann, wenn ein Audiogerät ein Signal nicht mehr vollständig und unverzerrt verarbeiten kann. Das Signal erreicht oder überschreitet die maximal mögliche Aussteuerungsgrenze. Dadurch werden die Spitzen der Wellenform abgeschnitten – auf Englisch „clipped“. Aus einer ursprünglich runden oder geschwungenen Wellenform entsteht zunehmend eine abgeflachte Form.

In diesem Beitrag erklären wir, was Clipping genau bedeutet, wie es entsteht, woran man es erkennt und wie sich eine PA-Anlage wirksam davor schützen lässt.

Was ist Clipping?

Clipping ist eine Form der Signalverzerrung, die durch Übersteuerung entsteht. Ein Audiogerät kann nur Signale innerhalb eines bestimmten Spannungs- oder Pegelbereichs verarbeiten. Wird dieser Bereich überschritten, kann das Gerät die Spitzen des Signals nicht mehr korrekt abbilden.

Die oberen und unteren Bereiche der Wellenform werden deshalb abgeschnitten. Daher stammt auch die Bezeichnung Clipping. Das englische Verb „to clip“ bedeutet unter anderem abschneiden oder kürzen.

Ein leicht übersteuertes Signal wird zunächst rauer und härter. Bei stärkerem Clipping klingt es deutlich verzerrt, aggressiv und unangenehm. Gleichzeitig entstehen zusätzliche Oberwellen, die im ursprünglichen Signal nicht vorhanden waren.

Besonders kritisch wird Clipping dann, wenn es über einen längeren Zeitraum auftritt oder an mehreren Stellen innerhalb der Signalkette entsteht.

Wie sieht ein geclipptes Signal aus?

Ein unverzerrtes Sinussignal besitzt gleichmäßig abgerundete Wellenberge und Wellentäler. Wird der maximal mögliche Pegel überschritten, flachen diese Bereiche ab. Je stärker die Übersteuerung ausfällt, desto mehr nähert sich die Wellenform einem Rechtecksignal an.

Diese veränderte Signalform enthält deutlich mehr hochfrequente Energie als das ursprüngliche Audiosignal. Genau diese zusätzlichen Frequenzanteile können insbesondere Hochtöner stark belasten.

Clipping ist deshalb nicht nur ein klangliches Problem. Es kann unter ungünstigen Bedingungen auch zu einem technischen Risiko für die angeschlossenen Lautsprecher werden.

Wie entsteht Clipping bei PA-Anlagen?

Eine PA-Anlage besteht normalerweise aus mehreren hintereinander geschalteten Komponenten. Dazu gehören beispielsweise Mikrofone, Instrumente, DI-Boxen, Mischpulte, Signalprozessoren, Controller, Endstufen und Lautsprecher.

An nahezu jeder dieser Stellen kann eine Übersteuerung auftreten. Deshalb bedeutet eine nicht leuchtende Clip-Anzeige an der Endstufe nicht automatisch, dass das gesamte Audiosignal unverzerrt ist. Möglicherweise wurde es bereits am Eingang des Mischpults, in einem Kanalzug oder innerhalb eines Effektgeräts übersteuert.

Clipping am Eingang des Mischpults

Eine besonders häufige Ursache ist ein zu hoch eingestellter Vorverstärker. Der Gain-Regler bestimmt, wie stark das eingehende Mikrofon-, Instrumenten- oder Line-Signal verstärkt wird.

Ist der Gain zu hoch eingestellt, übersteuert bereits der Eingangskanal. Das Signal wird verzerrt, bevor es den Kanal-Fader, die Subgruppe oder den Master-Ausgang erreicht.

Wird anschließend der Kanal-Fader heruntergezogen, sinkt zwar die Lautstärke im Mix. Die bereits entstandene Verzerrung bleibt jedoch erhalten. Ein Fader kann ein übersteuertes Eingangssignal nicht wieder reparieren.

Deshalb sollte der Eingangspegel immer zuerst mit dem Gain-Regler korrekt eingestellt werden.

Clipping im Kanalzug

Auch ein zunächst sauber eingepegeltes Signal kann später im Kanalzug übersteuern. Das passiert beispielsweise durch starke Anhebungen am Equalizer.

Wird eine Frequenz um mehrere Dezibel angehoben, steigt gleichzeitig der Signalpegel in diesem Frequenzbereich. Mehrere starke EQ-Anhebungen können deshalb den verfügbaren Headroom schnell aufbrauchen.

Darüber hinaus können Kompressoren mit hoher Make-up-Verstärkung, Insert-Effekte oder besonders laute Plug-ins den Pegel erheblich erhöhen. Vor allem bei digitalen Mischpulten sollte deshalb nicht nur der Eingangspegel, sondern auch der Pegel hinter den einzelnen Bearbeitungsstufen kontrolliert werden.

Clipping in Subgruppen und Bussen

Mehrere einzelne Kanäle können für sich genommen sauber ausgesteuert sein und dennoch gemeinsam einen Bus oder eine Subgruppe übersteuern.

Werden beispielsweise Schlagzeugkanäle in einer Stereo-Subgruppe zusammengeführt, addieren sich deren Pegel. Dadurch kann die Subgruppe übersteuern, obwohl keiner der einzelnen Eingangskanäle eine Clip-Warnung anzeigt.

Das Gleiche gilt für Monitorwege, Effektwege, Matrix-Ausgänge und den Master-Bus. Ein korrektes Gain-Staging muss deshalb die gesamte Signalkette berücksichtigen.

Clipping am Mischpultausgang

Wird der Summenpegel eines Mischpults zu hoch gefahren, kann dessen Ausgangsstufe übersteuern. Das betrifft sowohl analoge als auch digitale Mischpulte.

Bei einem digitalen Mischpult liegt die absolute Obergrenze normalerweise bei 0 dBFS. Wird diese Grenze überschritten, entsteht digitales Clipping. Oberhalb von 0 dBFS existiert innerhalb des digitalen Systems kein weiterer darstellbarer Pegelbereich.

Analoge Mischpulte besitzen dagegen je nach Konstruktion einen gewissen Headroom oberhalb des nominalen Arbeitspegels. Allerdings ist auch dieser begrenzt. Wird die maximale Ausgangsspannung überschritten, verzerrt die analoge Ausgangsstufe.

Clipping in einer Endstufe

Eine Endstufe soll das Eingangssignal so weit verstärken, dass genügend Leistung für die angeschlossenen Lautsprecher zur Verfügung steht. Allerdings kann auch sie nur eine begrenzte Ausgangsspannung liefern.

Verlangt das Eingangssignal mehr Ausgangsleistung, als die Endstufe bereitstellen kann, erreicht sie ihre maximale Versorgungsspannung. Die Signalspitzen können nicht weiter verstärkt werden und werden abgeschnitten.

Viele PA-Endstufen besitzen Clip-LEDs, welche auf diesen Zustand hinweisen. Ein kurzes Aufleuchten bei einzelnen Impulsen ist nicht automatisch ein akuter Defekt. Dauerhaftes oder häufiges Clipping sollte jedoch unbedingt vermieden werden.

Analoges und digitales Clipping im Vergleich

Obwohl analoges und digitales Clipping auf demselben Grundprinzip beruhen, können sie unterschiedlich klingen und unterschiedliche Auswirkungen auf die Signalkette haben.

Analoges Clipping

Bei analogen Schaltungen setzt die Verzerrung je nach Gerät häufig allmählich ein. Röhrenschaltungen, Transformatoren und bestimmte analoge Verstärker können bei moderater Übersteuerung harmonische Obertöne erzeugen, die teilweise als musikalisch oder angenehm wahrgenommen werden.

Das bedeutet allerdings nicht, dass analoges Clipping grundsätzlich erwünscht ist. Eine hart übersteuerte Transistor-Endstufe kann ausgesprochen unangenehm klingen und angeschlossene Lautsprecher stark belasten.

Außerdem ist zwischen einer gezielt eingesetzten Sättigung in einem Studio- oder Gitarrenverstärker und unkontrolliertem Clipping in einer PA-Endstufe zu unterscheiden.

Digitales Clipping

Digitales Clipping tritt auf, sobald der maximal darstellbare Zahlenwert überschritten wird. In digitalen Audiosystemen ist diese Obergrenze als 0 dBFS definiert.

Wird ein Signal darüber hinaus verstärkt, werden die Signalspitzen abrupt abgeschnitten. Das Ergebnis klingt häufig hart, spröde und deutlich unmusikalisch.

Ein digitales Signal sollte deshalb mit ausreichend Headroom betrieben werden. Bei Live-Mischungen ist es normalerweise nicht notwendig, dauerhaft nahe an 0 dBFS zu arbeiten. Moderne digitale Systeme besitzen eine ausreichend hohe Auflösung und einen großen Dynamikumfang, sodass einige Dezibel Sicherheitsabstand ohne relevanten Qualitätsverlust möglich sind.

Wie klingt Clipping?

Clipping kann je nach Signalquelle, Stärke und betroffener Komponente unterschiedlich wahrgenommen werden. Typische Anzeichen sind ein rauer, kratziger oder scharf wirkender Klang. Stimmen verlieren ihre natürliche Offenheit und wirken gepresst. Basssignale können undeutlich oder hart werden, während Transienten von Schlagzeug und Percussion ihre Klarheit verlieren.

Bei stärkerem Clipping treten häufig folgende Klangveränderungen auf:

aggressive und kratzige Höhen
hörbare Verzerrungen bei lauten Passagen
eingeschränkte Dynamik
undeutliche Basswiedergabe
harte oder abgeflachte Transienten
hörbares Knacken oder digitales Kratzen
zunehmende Hörermüdung

Allerdings lässt sich Clipping nicht immer sofort eindeutig hören. In einer lauten Veranstaltungssituation können Verzerrungen durch den hohen Gesamtpegel, Raumreflexionen oder bereits verzerrte Instrumentensounds verdeckt werden.

Deshalb sollte man sich nicht ausschließlich auf das Gehör verlassen, sondern zusätzlich die Pegelanzeigen sämtlicher relevanter Geräte kontrollieren.

Warum ist Clipping für Lautsprecher gefährlich?

Die häufig gehörte Aussage, dass Clipping grundsätzlich jeden Lautsprecher sofort zerstört, ist zu pauschal. Dennoch kann dauerhaftes Clipping das Risiko eines Lautsprecherschadens erheblich erhöhen.

Das Problem entsteht insbesondere durch die veränderte Wellenform und die zusätzliche Energie, die dem Lautsprecher zugeführt wird.

Zusätzliche Oberwellen belasten den Hochtöner

Wird ein Signal stark begrenzt, entstehen zusätzliche Oberwellen. Diese liegen oberhalb der Frequenz des ursprünglichen Signals und können einen erheblichen Anteil hochfrequenter Energie enthalten.

In einer passiven Mehrwegebox leitet die Frequenzweiche diese hochfrequenten Signalanteile zum Hochtöner. Da ein Hochtöner normalerweise für deutlich weniger Dauerleistung ausgelegt ist als ein Tieftöner, kann er thermisch überlastet werden.

Aus diesem Grund kann eine übersteuerte, eigentlich zu schwache Endstufe unter bestimmten Umständen gefährlicher sein als eine ausreichend leistungsfähige Endstufe, die sauber innerhalb ihrer Grenzen arbeitet.

Höhere durchschnittliche Leistung

Ein stark geclipptes Signal besitzt gegenüber einem unverzerrten Signal mit derselben Spitzenspannung eine höhere durchschnittliche Leistung. Die abgeflachten Signalbereiche führen dazu, dass über einen längeren Zeitraum hohe Spannungswerte anliegen.

Dadurch erwärmen sich die Schwingspulen der Lautsprecher stärker. Wird die entstehende Wärme nicht ausreichend abgeführt, können Schwingspule, Klebstoffe oder Isolationsmaterialien beschädigt werden.

Mechanische und thermische Schäden

Bei Lautsprechern unterscheidet man grundsätzlich zwischen thermischer und mechanischer Überlastung.

Eine thermische Überlastung entsteht, wenn sich die Schwingspule zu stark erhitzt. Eine mechanische Überlastung tritt dagegen auf, wenn sich die Membran weiter bewegt, als es die Konstruktion erlaubt.

Clipping begünstigt vor allem die thermische Belastung. Bei tiefen Frequenzen, falschen Hochpassfiltern oder extremen Pegeln können zusätzlich mechanische Schäden auftreten.

Bedeutet eine leuchtende Clip-LED sofort Gefahr?

Eine Clip-LED signalisiert, dass eine bestimmte Stufe ihre Aussteuerungsgrenze erreicht oder sich dieser Grenze nähert. Die genaue Bedeutung hängt jedoch vom jeweiligen Gerät ab.

Bei einigen Geräten leuchtet die Anzeige bereits kurz vor dem tatsächlichen Clipping. Andere Anzeigen reagieren erst, wenn die Signalspitzen bereits begrenzt werden. Deshalb lohnt sich ein Blick in die Bedienungsanleitung.

Ein sehr kurzes und seltenes Aufblitzen bei einzelnen Pegelspitzen muss nicht zwangsläufig problematisch sein. Leuchtet die Clip-Anzeige dagegen regelmäßig, über längere Zeit oder sogar dauerhaft, sollte der Pegel sofort reduziert werden.

Entscheidend ist außerdem, welche Clip-Anzeige aktiv wird. Eine übersteuerte Eingangsstufe des Mischpults erfordert eine andere Korrektur als eine clipende Endstufe.

Was ist Headroom?

Als Headroom bezeichnet man den Sicherheitsbereich zwischen dem normalen Arbeitspegel und der maximalen Aussteuerungsgrenze eines Geräts.

Dieser Reservebereich ist notwendig, weil Musik keine gleichbleibende Lautstärke besitzt. Besonders Schlagzeug, Percussion, Sprache und dynamischer Gesang können sehr kurze, aber hohe Pegelspitzen erzeugen.

Ist kein Headroom mehr vorhanden, führen diese Spitzen sofort zum Clipping. Eine PA-Anlage sollte deshalb nicht so eingepegelt werden, dass sämtliche Pegelanzeigen permanent am oberen Anschlag stehen.

Ein sinnvoller Headroom sorgt dafür, dass unerwartete Pegelsprünge sauber übertragen werden können. Gleichzeitig verbessert er die Betriebssicherheit der gesamten Anlage.

Was bedeutet Gain-Staging?

Gain-Staging bezeichnet die systematische Abstimmung aller Verstärkungsstufen innerhalb einer Signalkette. Ziel ist ein ausreichend kräftiges, rauscharmes und gleichzeitig unverzerrtes Signal.

Dabei wird jede Stufe so betrieben, dass weder unnötig wenig Pegel noch eine Übersteuerung entsteht. Ein extrem schwaches Signal, das erst am Ende der Signalkette stark verstärkt wird, kann das Grundrauschen erhöhen. Ein zu hoher Pegel am Anfang der Kette kann dagegen bereits frühzeitig Clipping verursachen.

Der richtige Signalfluss

Bei einer typischen PA-Anlage verläuft die Signalkette beispielsweise folgendermaßen:

Signalquelle → Vorverstärker → Kanalbearbeitung → Kanal-Fader → Bus oder Subgruppe → Master → Lautsprecher-Controller → Endstufe → Lautsprecher

Jede dieser Stufen sollte überprüft werden. Es reicht nicht aus, ausschließlich die Eingangs- und Ausgangsanzeigen des Mischpults zu beobachten.

Gain und Fader erfüllen unterschiedliche Aufgaben

Der Gain-Regler stellt die Empfindlichkeit beziehungsweise Vorverstärkung des Eingangs ein. Der Kanal-Fader bestimmt dagegen, wie laut das bereits eingepegelte Signal in der Mischung erscheint.

Ein häufiger Fehler besteht darin, einen zu hohen Gain mit einem weit heruntergezogenen Fader auszugleichen. Dadurch kann der Eingang bereits übersteuern, obwohl der Kanal im Gesamtmix nicht besonders laut ist.

Umgekehrt führt ein sehr niedriger Gain in Verbindung mit einem weit hochgezogenen Fader möglicherweise zu unnötigem Rauschen und einer schlechten Signalauflösung.

Clipping bei aktiven Lautsprechern

Aktive PA-Lautsprecher enthalten eingebaute Endstufen und häufig einen digitalen Signalprozessor. Viele moderne Systeme besitzen interne Schutzschaltungen, Limiter und Temperaturüberwachungen.

Trotzdem können auch aktive Lautsprecher übersteuert werden. Dabei muss zwischen einem übersteuerten Eingang und einem arbeitenden internen Limiter unterschieden werden.

Wird der Eingang eines Aktivlautsprechers mit einem zu hohen Pegel angesteuert, kann dessen Eingangsstufe clippen. Ein interner Limiter kann diesen bereits entstandenen Schaden nicht in jedem Fall rückgängig machen.

Darüber hinaus kann ein dauerhaft arbeitender Schutzlimiter darauf hinweisen, dass der Lautsprecher über seiner sinnvollen Leistungsgrenze betrieben wird. Das System wird dann zwar möglicherweise vor einem unmittelbaren Defekt geschützt, erreicht aber nicht mehr die gewünschte Klangqualität und Dynamik.

Clipping bei passiven PA-Systemen

Bei passiven PA-Lautsprechern befindet sich die Endstufe außerhalb des Lautsprechergehäuses. Hier müssen Endstufenleistung, Lautsprecherbelastbarkeit, Impedanz und Limiter-Einstellungen aufeinander abgestimmt werden.

Eine falsch dimensionierte Anlage kann dazu führen, dass die Endstufe permanent am Limit arbeitet. Insbesondere dann, wenn mit einer zu kleinen Endstufe ein hoher Schalldruck erzwungen werden soll, steigt die Clipping-Gefahr.

Eine leistungsstärkere Endstufe ist jedoch nicht automatisch sicherer. Ohne korrekt eingestellten Limiter kann auch sie einen Lautsprecher thermisch oder mechanisch überlasten.

Entscheidend ist daher nicht nur die aufgedruckte Wattzahl. Vielmehr muss das gesamte System aus Lautsprecher, Endstufe, Controller und Schutzfunktionen passend konfiguriert sein.

Wie verhindert man Clipping bei PA-Anlagen?

Der wichtigste Schutz vor Clipping ist eine korrekt aufgebaute und eingepegelte Signalkette. Schutzschaltungen können helfen, ersetzen jedoch kein sauberes Gain-Staging.

Eingänge mit PFL einpegeln

Bei Mischpulten sollte jeder relevante Eingangskanal einzeln über die PFL- oder Solo-Funktion kontrolliert werden. Dabei muss die Signalquelle so laut spielen oder singen, wie sie später während der Veranstaltung tatsächlich zu erwarten ist.

Ein Sänger sollte beim Soundcheck deshalb nicht nur leise sprechen, wenn er während des Konzerts mit deutlich höherem Pegel singt. Ebenso sollte ein Schlagzeuger mit realistischer Intensität spielen.

Der Gain wird so eingestellt, dass kräftige Signalspitzen ausreichend Abstand zur Clipping-Grenze besitzen.

EQ-Anhebungen berücksichtigen

Starke Anhebungen mit dem Equalizer erhöhen den Pegel. Deshalb ist es häufig sinnvoller, störende Frequenzen moderat abzusenken, anstatt gewünschte Frequenzbereiche extrem anzuheben.

Nach größeren EQ-Korrekturen sollte der Pegel erneut kontrolliert werden. Das gilt besonders für tiefe Frequenzen, da starke Bassanhebungen viel Verstärkerleistung und Lautsprecherhub erfordern.

Busse und Master beobachten

Nicht nur die Eingangskanäle, sondern auch Subgruppen, Monitorwege, Effektwege, Matrizen und der Master müssen innerhalb ihres sicheren Pegelbereichs bleiben.

Wenn zahlreiche Kanäle zusammengemischt werden, kann sich der Gesamtpegel deutlich erhöhen. Daher sollte die Aussteuerung während des gesamten Soundchecks und auch während der Veranstaltung beobachtet werden.

Ausreichend dimensionierte PA verwenden

Wenn eine Beschallungsanlage den benötigten Schalldruck nur im permanenten Grenzbetrieb erreicht, ist sie für die Aufgabe wahrscheinlich zu klein dimensioniert.

In diesem Fall hilft es nicht, sämtliche Regler weiter aufzudrehen. Stattdessen werden zusätzliche oder leistungsfähigere Lautsprecher benötigt. Je nach Anwendung kann auch eine sinnvollere Aufstellung oder der Einsatz zusätzlicher Subwoofer die notwendige Systemreserve schaffen.

Hochpassfilter sinnvoll einsetzen

Ein Hochpassfilter entfernt sehr tiefe Frequenzen, die für das jeweilige Signal nicht benötigt werden. Dadurch sinkt die Belastung von Endstufen und Lautsprechern.

Bei Sprache und vielen Gesangssignalen können tieffrequente Trittschall-, Wind- und Griffgeräusche reduziert werden. Auch Instrumente profitieren häufig von einem passend gewählten Hochpassfilter.

Allerdings sollte die Grenzfrequenz zum jeweiligen Signal passen. Ein zu hoch eingestellter Filter kann den Klang unnatürlich dünn machen.

Wie schützt ein Limiter vor Clipping?

Ein Limiter begrenzt den maximalen Signalpegel. Überschreitet das Signal einen eingestellten Schwellenwert, reduziert der Limiter automatisch die Verstärkung.

Damit kann verhindert werden, dass eine nachfolgende Endstufe oder ein Lautsprecher mit einem zu hohen Pegel angesteuert wird. Voraussetzung ist allerdings, dass der Limiter korrekt eingestellt ist.

Ein Limiter ist keine Lautstärkeautomatik

Ein Limiter sollte nicht dazu verwendet werden, eine zu kleine Anlage dauerhaft über ihrer sinnvollen Leistungsgrenze zu betreiben.

Arbeitet der Limiter kontinuierlich, wird die Dynamik des Signals stark reduziert. Zudem kann sich die durchschnittliche Leistung erhöhen, während Transienten verloren gehen. Das Ergebnis klingt häufig dicht, flach und angestrengt.

Der Limiter sollte primär unvorhergesehene Spitzen abfangen und das System vor Überlastung schützen.

Limiter-Werte müssen zum System passen

Für eine fachgerechte Einstellung werden unter anderem die Belastbarkeit des Lautsprechers, dessen Impedanz, die Verstärkung der Endstufe und die gewünschte maximale Ausgangsspannung benötigt.

Eine pauschale Einstellung nach Gefühl ist nicht zuverlässig. Besonders bei professionellen passiven Lautsprechersystemen sollten Hersteller-Presets oder exakt berechnete Controller-Einstellungen verwendet werden.

Viele moderne Systemendstufen und aktive Lautsprecher besitzen bereits speziell abgestimmte Schutzalgorithmen. Diese funktionieren jedoch nur dann korrekt, wenn das System entsprechend den Herstellervorgaben betrieben wird.

Clipping, Limiting und Kompression: Wo liegen die Unterschiede?

Clipping, Limiting und Kompression beeinflussen alle die Dynamik eines Audiosignals. Dennoch handelt es sich um unterschiedliche Vorgänge.

Ein Kompressor reduziert den Pegel oberhalb eines einstellbaren Schwellenwerts nach einem bestimmten Verhältnis. Dadurch werden laute Signalanteile kontrolliert, ohne sie zwangsläufig hart abzuschneiden.

Ein Limiter arbeitet ähnlich, verwendet jedoch ein sehr hohes Kompressionsverhältnis. Er soll verhindern, dass ein definierter Maximalpegel überschritten wird.

Clipping entsteht dagegen, wenn die technische Aussteuerungsgrenze eines Geräts erreicht wird. Die Signalspitzen werden nicht kontrolliert geregelt, sondern durch die begrenzte Ausgangsfähigkeit der Schaltung abgeschnitten.

Ein korrekt eingestellter Limiter kann Clipping verhindern. Ein überfahrener oder falsch positionierter Limiter kann jedoch selbst unerwünschte Verzerrungen erzeugen.

Clipping oder gewollte Verzerrung?

Bei E-Gitarren, Synthesizern und Effektgeräten wird Übersteuerung häufig bewusst als klanggestalterisches Mittel eingesetzt. Overdrive, Distortion, Fuzz und Sättigung basieren ebenfalls auf nichtlinearen Verzerrungen.

Trotzdem sollte ein absichtlich verzerrtes Gitarrensignal innerhalb des Mischpults und der PA sauber übertragen werden. Die gewünschte Verzerrung entsteht im Instrumentenverstärker oder Effektgerät. Zusätzliches Clipping im Mischpult oder in der Endstufe verschlechtert den Klang meist nur.

Gewollte Verzerrung ist somit Teil des Sounds. Unbeabsichtigtes Clipping in der Beschallungsanlage ist dagegen ein technischer Fehler.

Typische Fehler im Umgang mit Clipping

Ein verbreiteter Irrtum lautet, dass eine Endstufe nur dann clippt, wenn ihre Lautstärkeregler vollständig aufgedreht sind. Tatsächlich bestimmen diese Regler meist die Eingangsempfindlichkeit und nicht die maximal mögliche Ausgangsleistung.

Auch mit teilweise heruntergeregelten Eingangsreglern kann eine Endstufe clippen, wenn das Eingangssignal entsprechend hoch ist.

Ebenso problematisch ist die Annahme, ein weit aufgedrehter Master-Fader liefere automatisch die beste Klangqualität. Entscheidend ist nicht die Position eines einzelnen Reglers, sondern die korrekte Pegelverteilung innerhalb der gesamten Signalkette.

Ein weiterer Fehler besteht darin, Clip-Anzeigen mit beliebigen Pegelanzeigen gleichzusetzen. Eine gelbe oder rote LED kann je nach Hersteller unterschiedliche Bedeutungen haben. Daher sollte immer geprüft werden, welche Pegelgrenze die Anzeige tatsächlich repräsentiert.

Praktische Kontrolle während des Soundchecks

Während des Soundchecks sollte die Anlage unter realistischen Bedingungen getestet werden. Dazu gehören die lautesten Gesangsstellen, kräftige Schlagzeugschläge und dynamische Instrumentenpassagen.

Anschließend werden nicht nur die Eingangskanäle, sondern auch die wichtigsten Busse, der Master-Ausgang, der Systemcontroller und die Endstufen kontrolliert.

Besondere Aufmerksamkeit verdienen außerdem Signale, die sich während der Show deutlich verändern können. Dazu gehören beispielsweise Keyboard-Presets mit unterschiedlichen Lautstärken, Gitarren-Solos, DJ-Player, Einspieler und Funkmikrofone.

Nach dem Soundcheck sollte genügend Reserve für unerwartete Pegelspitzen vorhanden sein. Eine Anlage, die bereits beim Soundcheck permanent am Limit arbeitet, besitzt während der Veranstaltung keine ausreichende Sicherheitsreserve.

Was tun, wenn es während der Veranstaltung clippt?

Leuchtet eine Clip-Anzeige auf, muss zunächst festgestellt werden, an welcher Stelle der Signalkette die Übersteuerung entsteht.

Clippt ein Eingangskanal, sollte dessen Gain reduziert werden. Anschließend kann die Lautstärke im Mix bei Bedarf mit dem Kanal-Fader oder über andere nachfolgende Stufen angepasst werden.

Clippt eine Subgruppe oder ein Bus, müssen entweder dessen Pegel oder die zuführenden Kanäle reduziert werden.

Clippt der Master-Ausgang, sollte nicht automatisch nur der Master-Fader abgesenkt werden. Zunächst ist zu prüfen, ob einzelne Kanäle, Subgruppen oder Summenbearbeitungen ungewöhnlich hohe Pegel verursachen.

Zeigt die Endstufe Clipping an, muss der ankommende Signalpegel reduziert werden. Reicht die Lautstärke anschließend nicht mehr aus, ist die Anlage möglicherweise zu klein dimensioniert oder ungünstig konfiguriert.

Bei aktiven Lautsprechern sollte ebenfalls überprüft werden, ob der Eingang übersteuert, der interne Limiter arbeitet oder das gesamte System seine thermischen beziehungsweise elektrischen Grenzen erreicht.

Fazit: Clipping bei PA-Anlagen vermeiden

Clipping bei PA-Anlagen entsteht, wenn ein Gerät ein Audiosignal nicht mehr vollständig verarbeiten oder verstärken kann. Die Signalspitzen werden abgeschnitten, wodurch hörbare Verzerrungen und zusätzliche Oberwellen entstehen.

Clipping kann am Eingang eines Mischpults, innerhalb eines Kanalzugs, in Subgruppen, am Master-Ausgang, in Signalprozessoren oder in der Endstufe auftreten. Deshalb muss immer die gesamte Signalkette betrachtet werden.

Besonders bei dauerhaftem Clipping steigt das Risiko thermischer Schäden an Lautsprechern und insbesondere an Hochtönern. Gleichzeitig verschlechtert sich die Klangqualität deutlich.

Die wirksamste Gegenmaßnahme ist ein sauberes Gain-Staging mit ausreichend Headroom. Zusätzlich können korrekt konfigurierte Limiter, Hochpassfilter und herstellerspezifische Controller-Presets die Betriebssicherheit erhöhen.

Eine PA-Anlage sollte nicht dauerhaft an ihrer absoluten Leistungsgrenze betrieben werden. Wird trotz korrekter Pegelstruktur nicht genügend Lautstärke erreicht, ist das System für die jeweilige Anwendung wahrscheinlich zu klein dimensioniert.

Externer Link: PA-Equipment bei MUSIC STORE professional ansehen

FAQ: Häufige Fragen zum Thema Clipping

Was bedeutet Clipping einfach erklärt?

Clipping bedeutet, dass ein Audiogerät ein Signal nicht mehr vollständig verarbeiten kann. Die höchsten und niedrigsten Bereiche der Wellenform werden abgeschnitten. Dadurch entstehen hörbare Verzerrungen.

Ist kurzes Clipping bereits gefährlich?

Ein sehr kurzes, gelegentliches Aufleuchten einer Clip-Anzeige führt normalerweise nicht sofort zu einem Defekt. Häufiges, starkes oder dauerhaftes Clipping sollte jedoch unbedingt vermieden werden.

Kann Clipping Lautsprecher zerstören?

Ja, dauerhaftes Clipping kann Lautsprecher beschädigen. Durch die erhöhte durchschnittliche Leistung und zusätzliche hochfrequente Signalanteile können insbesondere Schwingspulen und Hochtöner thermisch überlastet werden.

Warum ist eine zu schwache Endstufe problematisch?

Eine zu schwache Endstufe muss für hohe Lautstärken häufig bis an ihre Leistungsgrenze betrieben werden. Dadurch steigt die Wahrscheinlichkeit, dass sie clippt und ein stark verzerrtes Signal an die Lautsprecher überträgt.

Kann auch eine zu starke Endstufe Lautsprecher beschädigen?

Ja. Eine leistungsstarke Endstufe kann einem Lautsprecher mehr Leistung zuführen, als dieser verträgt. Deshalb sind passende Limiter-Einstellungen und eine fachgerechte Systemkonfiguration entscheidend.

Was ist der Unterschied zwischen Clipping und Limiting?

Clipping ist eine unkontrollierte Begrenzung durch das Erreichen einer technischen Aussteuerungsgrenze. Ein Limiter reduziert den Pegel dagegen kontrolliert, bevor eine festgelegte Grenze überschritten wird.

Kann ein Mischpult clippen, obwohl der Master nicht im roten Bereich ist?

Ja. Das Signal kann bereits am Eingang, im Kanalzug, in einem Effekt, einer Subgruppe oder einem Monitorbus übersteuern. Die Master-Anzeige zeigt nur den Pegel an ihrer jeweiligen Messstelle.

Hilft es, den Kanal-Fader herunterzuziehen?

Nur dann, wenn das Clipping hinter dem Kanal-Fader entsteht. Ist bereits der Eingang übersteuert, muss der Gain reduziert werden. Ein heruntergezogener Fader macht das verzerrte Signal lediglich leiser.

Was bedeutet 0 dBFS?

0 dBFS ist der maximal darstellbare Pegel in einem digitalen Audiosystem. Wird diese Grenze überschritten, entsteht digitales Clipping.

Wie viel Headroom sollte eine PA-Anlage besitzen?

Der notwendige Headroom hängt von der Signalart und dem System ab. Dynamische Signale wie Gesang und Schlagzeug benötigen mehr Reserve als stark komprimierte Zuspielungen. Grundsätzlich sollten normale Signalspitzen nicht dauerhaft die maximale Aussteuerungsgrenze erreichen.

Verhindert ein Limiter jeden Lautsprecherschaden?

Nein. Ein Limiter reduziert das Risiko, wenn er korrekt eingestellt ist. Falsche Parameter, thermische Dauerbelastung, Rückkopplungen, Gleichspannung oder mechanische Überlastung können trotzdem Schäden verursachen.

Warum klingt digitales Clipping besonders unangenehm?

Digitales Clipping schneidet die Signalspitzen an der maximalen Pegelgrenze abrupt ab. Dadurch entstehen starke, unharmonische Verzerrungen, die häufig hart, kratzig und künstlich klingen.
