Wozu brauche ich einen Ground-Lift-Schalter?

Ground-Lift verstehen – Brummschleife ade!

Ein leises 50-Hz-Brummen macht aus einer perfekten Show schnell eine Zitterpartie. Es kriecht durch die PA, taucht in den In-Ears auf oder verseucht die Aufnahme am FOH. Oft steckt keine defekte Endstufe dahinter, sondern schlicht eine Masseschleife. Genau hier kommt ein kleiner, unscheinbarer Helfer ins Spiel: der Ground-Lift-Schalter. Wer Veranstaltungstechnik plant, aufbaut oder mischt, sollte wissen, was dieser Schalter tatsächlich trennt, wann er rettet – und wann er nichts zu suchen hat. Dieser Beitrag erklärt das Thema sowohl technisch sauber als auch praxisnah. Außerdem ist er so geschrieben, dass er sich leicht lesen lässt, Suchmaschinen klare Signale sendet und im Alltag wirklich hilft.

Was genau brummt da? Die Masseschleife in der Praxis

Brummen entsteht häufig, wenn zwischen zwei Geräten mehrere Masseverbindungen existieren. Typisch ist die Kombination aus dem Schutzleiter der Netzversorgung und dem Schirm eines Audiokabels. Diese beiden Wege bilden einen geschlossenen Ring. Durch diesen Ring fließen Ausgleichsströme, die sich aus geringen Potentialunterschieden speisen. Solche Unterschiede entstehen schnell. Etwa wenn FOH und Bühne aus verschiedenen Stromverteilern versorgt werden, wenn eine LED-Wand kräftig EMV-Müll streut oder wenn auf langen Leitungswegen unterschiedliche Erdungspunkte ins Spiel kommen.

Das hörbare Resultat ist meist ein 50-Hz-Grundbrummen, oft garniert mit Oberwellen. Mitunter klingt es nicht nur nach Stromnetz, sondern auch nach „Computermüll“. Das passiert, wenn ein Laptop oder DJ-Controller sein digitales Innenleben über den Schirm in die Audiomasse entlädt. Besonders empfindlich sind unsymmetrische Verbindungen wie Miniklinke oder unsymmetrische Cinch-Ausgänge. Symmetrische Leitungen mit XLR oder TRS reduzieren solche Störungen deutlich. Sie können aber ebenfalls betroffen sein, sobald es parallel Wege für Masse- oder Schirmströme gibt.

Was macht der Ground-Lift-Schalter wirklich?

Der Ground-Lift trennt die Signalmasse eines Audiowegs gezielt vom Gehäuse oder vom Schirmanschluss. Er unterbindet damit den Ausgleichsstrom im Audiopfad. Wichtig ist die saubere Formulierung: Der Schalter hebt nicht den Schutzleiter der Netzversorgung auf. Er trennt nicht die Schutzerdung eines Geräts. Er betrifft ausschließlich die Signalmassen-Verbindung zwischen zwei Audiogeräten.

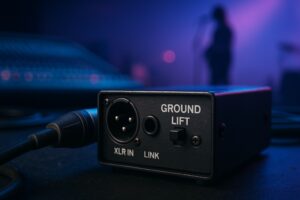

In der Praxis sitzt der Ground-Lift fast immer an einer DI-Box, an einem Line-Isolator oder an manchen Pult- und Stagebox-Eingängen. Bei passiven DI-Boxen mit Übertrager ist die Wirkung besonders robust: Der Trafo stellt eine galvanische Trennung bereit. Legt man Ground-Lift um, schaltet man meist die Schirmbeziehung am sekundären (Pult-) oder am primären (Instrument-)Teil um. Bei aktiv symmetrierenden Schaltungen ohne Trafo hebt der Schalter üblicherweise die Verbindung von Pin 1 (XLR-Schirm) zur lokalen Bezugsmassenführung. Auch das kann Brummströme stoppen, ist jedoch in Grenzbereichen anfälliger für hochfrequente Einstreuungen. Gute Geräte kombinieren deshalb Ground-Lift mit RF-Filtern.

Wichtig für die Sicherheit: Ein Ground-Lift an einer DI-Box verändert nie die grün-gelbe Schutzleiterverbindung im Netzstecker eines Geräts. Wer den Schutzleiter „abklebt“ oder über Adapter entfernt, handelt grob fahrlässig. Lebensgefahr und Haftungsrisiko sind die Folge. Der Ground-Lift ist die sichere Alternative, weil er nur den Audioweg entkoppelt.

Typische Einsatzfälle – und warum es funktioniert

Ein Klassiker ist die E-Bass-DI vor einem Gitarrenamp und gleichzeitig am FOH. Der Amp hängt an einer anderen Steckdosenleiste als die Stagebox. Über das Link-Out, über Patchbays und über den PA-Schirm entsteht eine Schleife. Ground-Lift an der DI trennt den kritischen Pfad, das Brummen bricht zusammen. Ein zweiter Dauerbrenner ist das Notebook am FOH oder am DJ-Pult. Das Steckernetzteil sorgt im Inneren für Gleichtakt-Störungen, die über die unsymmetrische Miniklinke in den Mix laufen. Die Lösung: Laptop über eine DI-Box mit Übertrager symmetrieren und den Ground-Lift aktivieren. Schon ist Ruhe. Ähnlich sieht es bei Keyboards, Stage-Pianos, digitalen Drums oder Multieffekt-Prozessoren aus, die unsymmetrische Ausgänge besitzen.

Auch in Installationen hilft der Schalter. Beispielsweise verbindet ein Zuspieler den Regieraum mit einer fernen Endstufe. Beide Räume haben eigene Unterverteilungen. Das ergibt schnell Ausgleichsströme im Schirm. Per Ground-Lift trennt man am Isolator den Schirm auf einer Seite. Die Störspannung landet nicht mehr im Nutzsignal.

Wann man den Ground-Lift nicht betätigen sollte

Es gibt Signale, bei denen eine feste Masse- beziehungsweise Schirmbeziehung sinnvoll oder notwendig bleibt. Das gilt für Mikrofone, die Phantomspeisung benötigen. Zwar sind hochwertige Trafo-DI-Boxen an linearen Quellen unkritisch, doch bei Kondensatormikrofonen oder aktiven DI-Quellen, die 48 V erwarten, darf man die Speisung nicht durch eine unglückliche Lift-Stellung unterbrechen. Hier hilft ein Blick in die Signalführung: Phantomspeisung fließt über die Adern 2 und 3 gegen Pin 1. Hebt man Pin 1 an der falschen Stelle, fehlt der Rückweg. Moderne Stageboxen halten Pin 1 aus gutem Grund stabil am Gehäuse und am Erdungsreferenzpunkt; der Lift sitzt dann upstream an einer DI oder einem Isolator im Line-Bereich.

Ebenfalls heikel ist das blinde „Wegdrehen“ des Schirms auf langen Leitungswegen in rauer EMV-Umgebung. Der Schirm hat eine Aufgabe: Er schützt vor Einstrahlung. Deshalb sollte er mindestens an einem Ende niederohmig mit dem Gehäuse verbunden bleiben. In der Regel lässt man die Schirmverbindung an der Quelle bestehen und hebt am Empfangsgerät. So bleibt der HF-Schutz erhalten, während die Schleife geschlossen wird verhindert.

Nicht zuletzt gilt: Ein Ground-Lift heilt kein defektes Kabel, keinen gelösten XLR-Pin und auch keine schlechte Stromverteilung. Er ist Werkzeug, kein Wunderknopf.

Der technische Unterbau – kurz und verständlich

Symmetrische Audiosignale sind differenziell. Das Nutzsignal liegt auf zwei Leitungen mit entgegengesetzter Polarität. Störungen, die auf beide Leiter gleichermaßen einwirken, hebt der Differenzverstärker am Zielort weitgehend auf. Das funktioniert jedoch nur, wenn die Bezugsmassenführung sinnvoll gestaltet ist. Der berühmte „Pin-1-Fehler“ beschreibt das Designproblem, den Schirmstrom durch empfindliche Leiterplattenmassen zu schicken, statt ihn direkt am Gehäuse abzuführen. Gute Geräte vermeiden das. Sie führen Schirmströme außerhalb des Audioschaltkreises ab, nutzen Sternpunkt-Konzepte und dämpfen Hochfrequenz mit Ferriten oder RC-Netzwerken.

Der Ground-Lift setzt genau hier an. Er unterbricht selektiv die niederohmige Verbindung zwischen Audio-Referenz und Gehäuse bzw. Schirm, sodass Störströme keinen gemeinsamen Pfad mit dem Nutzsignal mehr teilen. Beim Übertrager kommt zusätzlich die galvanische Trennung hinzu. Damit wird nicht nur der Gleichstrompfad getrennt; auch Gleichtakt-Störungen werden deutlich geschwächt, weil der Übertrager auf Differenzsignale ausgelegt ist. In aktiven Balancern geschieht die Entkopplung elektronisch. Man erreicht viel, jedoch nicht die mechanische „Sauberkeit“ eines Trafos in Grenzsituationen. Dafür bleibt der Frequenzgang linear bis sehr tief, und der Pegel kann höher sein.

Schrittweise Fehlersuche mit Verstand

In der Produktion zählt Zeit. Trotzdem lohnt ein strukturiertes Vorgehen. Beginne mit der Stromversorgung. Wenn möglich, speise FOH, Stagebox, Backline-Racks und Peripherie aus einer gemeinsamen Verteilung mit sauberem Potentialausgleich. Prüfe danach die Signalwege. Wandelt unsymmetrisch zu symmetrisch, bevor du lange Strecken überbrückst. Setze an jeder Quelle eine passende DI-Box ein. Erst wenn alles korrekt verkabelt ist, teste den Ground-Lift gezielt. Hebe ihn an einer Stelle pro Schleife und prüfe das Resultat. Bei Stereo-Setups agiere kanalweise. Wenn der linke Weg brummt und der rechte nicht, steckt oft eine unglückliche Kombination aus unterschiedlichen Steckdosen und einem gemeinsamen Submix dahinter. Führe die Tests mit offenen Augen durch: Verschwindet das Brummen beim Ziehen eines bestimmten Patchkabels, kennst du die Schleife. Danach setzt du den Ground-Lift genau dort und nirgends sonst.

Tipp aus der Praxis: Wenn ein DJ-Pult oder ein Laptop nur über Miniklinke ausgeben kann, nimm eine zweifach passive DI mit Übertragern. Verbinde die Ausgänge symmetrisch zum Pult. Aktiviere den Lift. Viele nervige Summen lösen sich damit in Luft auf. Für Keyboards gilt Gleiches. Liegen nur unsymmetrische Klinken vor, helfen kurze Patchkabel zur DI und danach lange, symmetrische XLR-Strecken.

Ergänzende Maßnahmen statt Schnellschuss

Der Ground-Lift ist stark, doch er ist nur ein Teil des Gesamtkonzepts. Ein sauberer Bühnen-Potentialausgleich und eine sternförmige Audio-Masseführung sind die Basis. Wenn digitale Zuspieler Krach machen, helfen oft USB-Isolatoren oder Audio-Interfaces mit echtem symmetrischem Line-Out. In AV-Installationen, wo Bild und Ton miteinander verwickelt sind, beseitigen Video-Isolatoren und korrekt geerdete HDMI-Extender viele Ärgernisse. In Gitarren-Setups, die über Re-Amping, Pedalboards und Amp-Returning komplex werden, bringen hochwertige 1:1-Übertrager mit Schalter für Ground-Lift und Phasenlage Ruhe ins System. All das ersetzt nicht die goldene Regel: Niemals den Schutzleiter manipulieren. Wenn eine Steckdose den FI auslöst, suche die Ursache. Der Ground-Lift ist kein Freifahrtschein für schlechte Elektrik.

Häufige Missverständnisse kurz geklärt

Man liest immer wieder, der Ground-Lift „mache ein Gerät schutzisoliert“. Das stimmt nicht. Die Schutzklasse ergibt sich aus Bauart und Netzanschluss, nicht aus einem Schalter am Audioport. Ein weiterer Irrtum betrifft die Lautstärkereduktion. Der Ground-Lift senkt keine Pegel. Er reduziert Störungen, weil er Störströme umleitet oder trennt. Und noch ein Punkt: „Symmetrisch heißt automatisch störungsfrei.“ Das ist zu kurz gedacht. Symmetrie hilft enorm, doch eine schlecht geführte Masse kann jedes Konzept aushebeln. Wer die Signalführung und die Erdung als Gesamtsystem betrachtet, vermeidet genau diese Falle.

Ground-Lift Fazit: Kleiner Schalter, große Wirkung – richtig eingesetzt

Der Ground-Lift-Schalter ist kein Zaubertrick, aber ein äußerst wirksames Mittel gegen Brummschleifen und Gleichtakt-Störungen. Er greift genau dort ein, wo Ausgleichsströme ins Nutzsignal geraten: in der Signalmassen-Verbindung zwischen Geräten. Richtig angewendet, am besten in Kombination mit Übertragern und einer sauberen Stromverteilung, verschafft er dir eine stille Bühne, eine saubere PA und entspannte Aufnahmen. Falsch angewendet, etwa als Ersatz für defekte Kabel oder als Ausrede für das Abklemmen des Schutzleiters, richtet er nichts aus oder verschlimmert die Lage sogar. Wer die Technik dahinter versteht, trifft die richtige Entscheidung am Rack – und spart Zeit, Nerven und Geld.

Kurz gesagt: Ground-Lift gehört in jede Werkzeugkiste der Ton- und Veranstaltungstechnik, aber er gehört dort auch verantwortungsvoll benutzt. Wenn du dir eine einfache Regel merken willst, dann diese: Schutzleiter bleibt dran, Signalmasse wird bei Bedarf entkoppelt. So bleibt die Show sicher – und still.
